在进行LED照明产品的EMC认证（如CE或CCC）时，很多厂商会遇到一个名为“骚扰功率”或“功率辐射”（Disturbance Power）的测试项目不合格。很多工程师对此感到困惑：我做的不是天线辐射测试（RE）吗？为什么还要用一个钳子夹在电源线上测？其实，对于尺寸较小但线缆较长的产品，这项测试往往比空间辐射更致命。
什么是功率辐射测试？
依据CISPR 15 / EN 55015标准，对于工作频率在30MHz到300MHz之间的照明设备，如果产品尺寸小于波长的1/6，电磁波很难通过产品本身辐射出去，而是主要通过电源线向外发射。此时，电源线就充当了“天线”的角色。

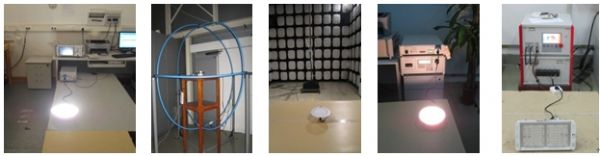

测试方法是使用吸收钳（Absorbing Clamp）在电源线上移动，寻找辐射最大的点。这实际上是在测量电源线向空间发射了多少能量。
经典案例：LED灯具的“夺命”电源线
现象： 某款出口欧洲的LED吸顶灯，空间辐射测试（RE）合格，但在功率辐射测试中，40MHz-60MHz频段超标严重。
原因分析
经过排查发现，LED驱动电源（Driver）内部的开关频率谐波没有滤干净。这些高频噪声并没有在驱动板上被消耗掉，而是耦合到了输入电源线上。由于电源线长度恰好接近噪声波长的1/4，形成了天线谐振效应，将噪声放大并辐射到了空中。
解决对策
- 源头抑制： 在开关管（MOSFET）的栅极增加小电阻，减缓开关速率，降低高频谐波分量。
- 切断路径： 在电源输入端增加共模电感，或者在电源线上套一个铁氧体磁环（扣式磁环）。
结果： 加上磁环后，电源线上的高频噪声被磁芯吸收转化为热能，测试曲线瞬间下降10dB，顺利通过认证。
总结
功率辐射测试告诉我们：线缆是EMC设计中不可忽视的一环。对于LED照明产品，如果忽略了电源端口的滤波设计，哪怕电路板画得再好，一根电源线就能让整个产品的EMI性能崩盘。
