在EMC（电磁兼容）领域，流传着这样一句话：“测出来的问题是事故，仿出来的问题是故事。”如果能在产品设计阶段通过软件仿真发现EMI风险，其整改成本几乎为零。然而，面对市面上昂贵且复杂的仿真软件，很多初学者感到无从下手。今天我们就来盘点一下主流的EMC仿真工具，并聊聊小白该怎么入门。
主流EMC仿真软件“三巨头”
1. ANSYS HFSS / SIwave
特点： 行业标杆，基于有限元法（FEM）。
优势： 精度极高，特别适合做3D结构的高频辐射分析、连接器及复杂PCB的信号完整性与EMC联合仿真。
适合场景： 复杂的连接器、天线设计、多层PCB的谐振分析。

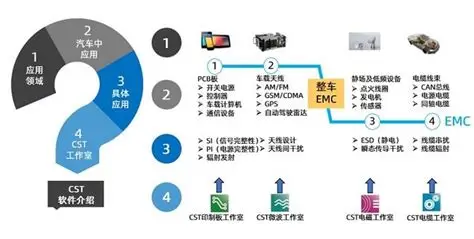

2. CST Studio Suite
特点： 基于时域有限积分法（FIT）。
优势： 求解速度快，显存占用相对较低。非常适合做整机级的系统仿真（如机箱屏蔽效能、线缆辐射）。
适合场景： 大尺寸结构、ESD静电放电路径模拟、宽带问题分析。
3. SPICE (如PSpice, LTspice)
特点： 电路级仿真。
优势： 免费或低成本，侧重于传导干扰。
适合场景： 电源滤波电路设计、共模/差模噪声分析。如果你只是想算算滤波器的截止频率，用它最快。
小白怎么用？入门四步走
很多新人打开软件，看到密密麻麻的参数就晕了。其实，核心流程只有四步：
- 3D建模 (Modeling)： 像画CAD一样，把PCB、元器件、机壳画出来。注意：为了仿真速度，要简化模型（比如去掉不导电的贴纸、非关键的螺丝）。
- 材料设置 (Materials)： 告诉软件，哪个是铜（导电），哪个是FR4（介质），哪个是空气。
- 激励与端口 (Excitations)： 设置干扰源在哪里。是一个电压源？还是一根天线？
- 网格划分与求解 (Meshing & Solving)： 这是软件自动完成的，但需要你设置精度。网格越密，结果越准，但算得越慢。
总结
仿真工具不是万能的“算命先生”，它不能替代最终的EMC测试，但它是工程师的“透视眼”。通过仿真，我们可以定性地判断：“加这个屏蔽罩有没有用？”或者“这个孔开多大回导致泄漏？”，从而避免盲目打样。
