在产品认证的过程中，最让工程师崩溃的瞬间莫过于看到EMC测试频谱图上那根蓝线超过了红色的限值线。测试失败（Fail）其实非常普遍，据统计，只有不到50%的电子产品能一次性通过EMC测试。面对“挂掉”的结果，我们不应恐慌，而应冷静地进行“电磁诊断”。
常见失败项目与原因速查
EMC问题虽然千奇百怪，但归根结底往往集中在几个高发区域：
| 测试项目 | 常见故障现象 | 高概率原因 |
|---|---|---|
| 辐射发射 (RE) | 特定频率超标 | 时钟信号谐波泄漏、连接线缆成为“天线”、接口接地不良。 |
| 传导发射 (CE) | 电源端噪声超标 | 电源滤波器设计不足、开关电源频率及其倍频干扰。 |
| 静电抗扰度 (ESD) | 打火后死机/复位 | 外壳缝隙导致电弧打入内部PCB、复位电路敏感、地线回流路径不畅。 |
初步排查“三板斧”
在没有昂贵仪器的情况下，工程师可以先尝试以下简单的排查步骤：

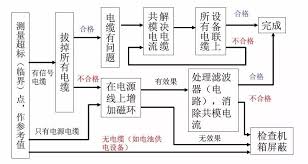

1. 拔线大法 (Isolate Cables)
很多时候，辐射不是从机器里出来的，而是通过HDMI、USB或电源线发射的。试着拔掉所有非必要的外部线缆。
- 如果超标消失，说明是共模电流通过线缆辐射。解决办法是加磁环或改用屏蔽线。
2. 寻找干扰源 (Source Identification)
观察超标的频率点。如果是33MHz的倍频（66, 99, 132…），那凶手很可能是系统里的33MHz晶振。
- 对策： 在晶振引脚加电容滤波，或在时钟线上串联小电阻减缓上升沿。
3. 检查接地 (Check Grounding)
“接地解千愁”。检查金属外壳是否良好接地？PCB的地平面是否完整？散热片是否悬空（悬空金属是大忌）？良好的接地能提供低阻抗的回流路径，大幅降低干扰。
总结
EMC整改本质上是一场关于“源、路径、受体”的博弈。通过科学的排除法，我们总能找到那个泄漏电磁波的“漏洞”。不要把整改留到最后，越早发现，整改成本越低。
